產品名稱：Modbus 網關
產品型號：UT-6801S-GW
串口信號：RS-232/RS-485/RS-422
接口方式：7pin 5.08 拔插型接線端子
接口數量：1路
網口方式：RJ45以太網接口
通信速率：10/100M
產品概述：
本產品提供Modbus網關功能， 能將多個級聯的ModbusRTU Slave數據轉換成ModbusTCP報文，支持多個ModbusTCP Master訪問控制。或?qū)⒍鄠€ModbusTCP Slave數據轉換成ModbusRTU報文，支持多個ModbusRTU Master訪問控制。
產品特性：
●采用金屬外殼，多種安裝方式設計，適合于工控現場的應用。
●寬電源輸入（12~57.6VDC），適用不同現場供電方式
●有1個RS232/RS485/RS422串口
●支持較寬波特率范圍300-921600bps,適用不同設備間的應用
●支持多種操作模式: ModbusRTU Master/Slave, ModbusTCP Master/Slave
●支持升級Web固件升級,方便不同場合特殊應用
產品參數：
| 硬件 | 處理器 | 32bit LX6 240MHZ微處理器 |
| 內存 | 520K | |
| 接口 | 以太網接口 | 10/100M（內嵌1.5KV電磁隔離）自適應MDI/MDI-X 以太網接口，接口方式RJ45 |
| 串口 | RS-232、RS-485、RS-422 | |
| 端口 | 7pin 5.08 拔插型接線端子 | |
| 指示燈 | 電源指示燈PWR、運行指示燈RUN、串口收發指示燈DATA | |
| 電源接口 | DC-005 DC座子或者3Pin 5.08端子供電方式,內置有防反接保護,避免正負接錯損壞設備 | |
| 供電需求 | 供電范圍 | DC12~57.6V |
| 功能按鍵 | 1個出廠復位按鍵RESET | |
| 最大功耗 | 12V@160mA | |
| 機械特性 | 外殼 | 金屬外殼，保護等級IP30 |
| 尺寸 | L×W×H 100mm×80.8mm×30mm（不含安裝件） | |
| 凈重 | 248g | |
| 安裝方式 | 默認導軌式安裝，固定片安裝（壁掛式可選） | |
| 運行環境 | 儲存溫度 | -40~85°C |
| 工作溫度 | -40~85°C | |
| 相對濕度 | 5% ~95% (無凝結) | |
| 海拔 | 0~4000m |
訂購信息：
| 網口 | 串口 | 電源 | |
| RJ45 | 5.08端子（RS-232/485/422） | ||
| UT-6801S-GW | 1 | 1路 | 12-48VDC |

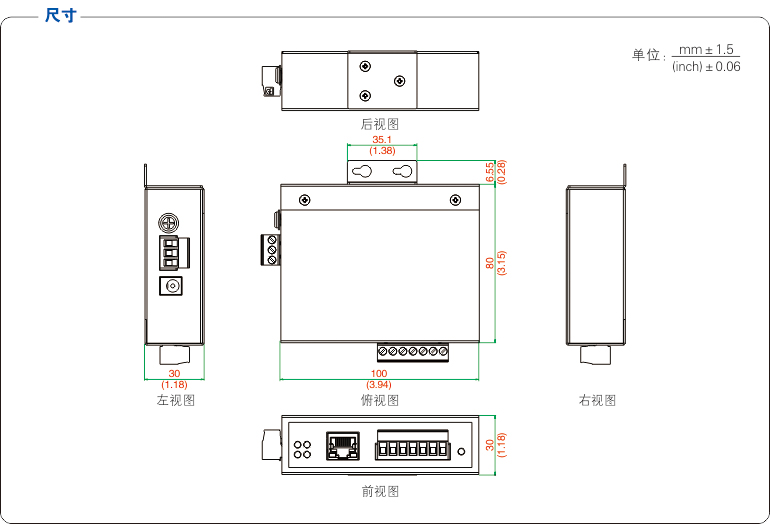

產品尺寸：
