產品名稱: 工業級高性能RS-485/422光電隔離中繼器
規格型號:UT-509
接口特性：接口兼容 EIA/TIA 的 RS- 485/RS-422 標準
保護等級：兩端 RS-422、RS-485 接口每線 600W 的雷擊浪涌保護，±15KV ESD 保護
隔離度：隔離電壓 2500Vrms 500DC 連續
工作方式：異步半雙工或異步全雙工
產品概述：
UT-509光電隔離型中繼器、兼容RS-422、RS-485標準，能夠延長RS-422/RS-485總線網絡的通信距離，增加RS-422/RS-485網絡設備的個數，內置的光電隔離器及DC/DC隔離模塊，能夠提供高達2500Vrms的隔離電壓，接口兩端帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。RS-422、RS-485輸入端通過接線柱連接器連接。 RS-422、RS-485輸出端通過接線柱連接器連接。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)，無需跳線設置實現全雙工(RS-422) 、半雙工(RS-485)模式轉換，即插即用。
UT-509光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺中繼器可允許連接128個RS-422或RS-485接口設備，數據通訊速率300-512kbps，帶有電源指示燈及數據流量指示燈可指示故障情況。
產品特性：
●接口特性：接口兼容 EIA/TIA 的 RS- 485/RS-422 標準
●電氣接口：RS-422/RS-485 輸入端采用接線柱連接器，
RS-422/RS-485 輸出端采用接線柱連接器。
●保護等級：兩端 RS-422、RS-485 接口每線 600W 的雷擊浪涌保護，±15KV ESD 保護.
●隔離度：隔離電壓 2500Vrms 500DC 連續.DC/DC 模塊
●工作方式：異步半雙工或異步全雙工
●信號指示：三個信號指示燈電源（PWR）、發送（TXD）、接收（RXD）
●傳輸介質：雙絞線或屏蔽線
●傳輸速率：300-115.2Kbps
●外形尺寸：120mm×80mm×25mm
●使用環境：-40℃ 到 85℃，相對濕度為 5%到 95%
●傳輸距離：0-5,000 米（115200bps-9600bps）
訂購信息：
| 型號 | UT-509 | |
| 信號/接口 | RS-485 | 接線端子 |
| RS-422 | ||
| 接口保護等級 | RS-485/422 | ±15KV ESD/600浪涌 |
| 通訊速率 | 300bps-512kbps | |
| 使用環境 | 溫度 | -40/85℃ |
| 濕度 | 5-95% | |
| 電源 | 有源 | 9-30VDC |
備注：以上產品配件為導軌座。

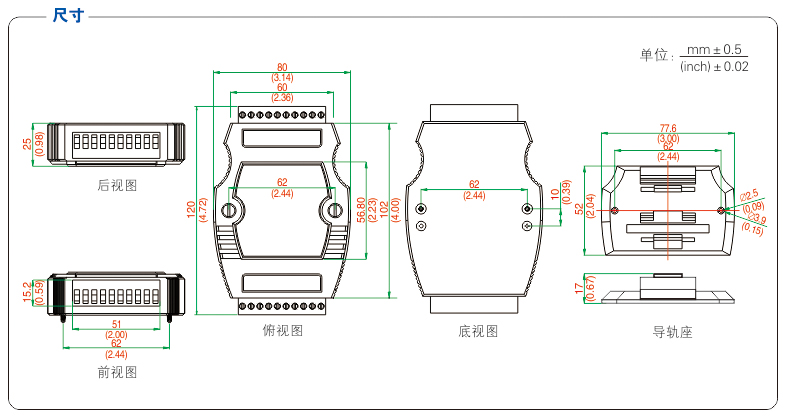

產品尺寸：

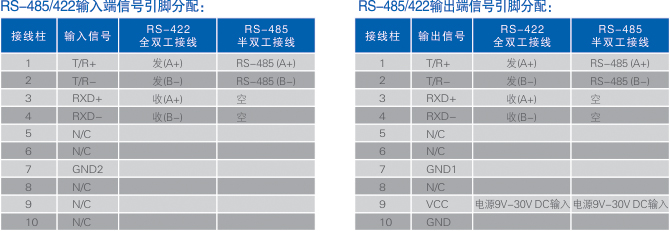

連接器和信號：

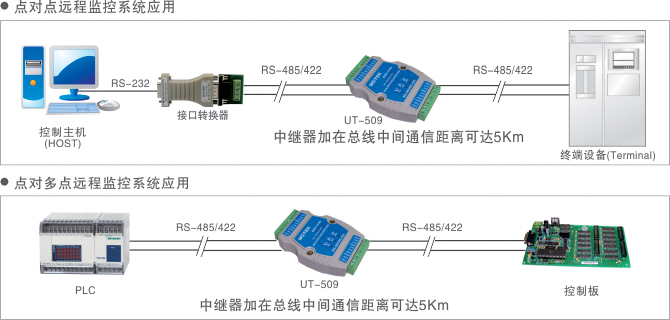

應用領域示意圖：
