產品名稱：隔離型串口服務器
產品型號：UT-6816CMT-IHB
接口信號：以太網
接口數量：16口
傳輸方式：RS-232/ RS-485
工作溫度：-40~85°C
功能特點：隔離型
一、產品概述
UT-6816CMT-IHB支持串行終端到TCP/IP之間數據轉換，集成TCP/IP協議棧，實現RS-R232/485串口與TCP/IP網絡接口的數據雙向透明傳輸，使得串口設備能夠具備聯網功能。內部集成 ARP，IP，TCP，HTTP，ICMP，UDP等協議。所有程序提供中英文界面，有設置向?qū)В子诓僮鳌V泛用于工業控制，設備自動化，物聯網，環境監控，智能交通，動環監控等領域。
二、功能特性
采用純國產高性能主控方案，主控頻率高達648Mhz，內存SDRAM 32M，16M flash存儲
2個百兆以太網口，雙IP模式
支持16路互相隔離RS-232/485串口，使設備更安全可靠
支持外置看門狗
支持自定義波特率
支持串口收發指示燈
支持MCP、VCOM虛擬串口
支持網口1.5KV隔離保護
支持串口數據到網絡透傳
支持MODBUS多主機、多從機連接，有多種操作模式: ModbusRTU Master/Slave, ModbusTCP Master/Slave
支持Web配置（實時生效）和VistaComs 上位機工具配置
支持Web固件升級
三、規格參數
| 接口 | 電源接口 | 3芯品字頭插座 |
| 以太網接口 | 2×RJ45，2×10/100Base-T(x) | |
| 串行接口 | 16×3pin 5.08，RS232/RS485二合一 | |
| LED指示燈 | PWR1、PWR2電源指示燈，RUN運行指示燈，16個串口收發指示燈按鍵：1個出廠復位按鍵RESET | |
| 電源需求 | 輸入電壓 | 100-240VAC/50Hz，可選擇雙路電源供電 |
| 功耗 | 最大輸入功耗 | 7W |
| 機械特性 | 外殼 | IP30防護等級 |
| 重量 | 2.8Kg | |
| 安裝方式 | 1U機架式安裝 | |
| 尺寸（長×高×寬） | 484 mm×230mm×44mm（不含安裝件） | |
| 傳輸距離 | RS-232 | 15m |
| RS-485 | 1200m | |
| 工作環境 | 儲存溫度 | -40~85°C |
| 工作溫度 | -40~85°C | |
| 相對濕度 | 5% ~95% (無凝結) | |
| 支持協議 | ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、MQTT、MODBUS | |
| 工作模式 | VCOM、MCP、TCP Server、TCP Client、UDP Client、Modbus TCP Server、Modbus TCP Client、Reverse telnet、Http client | |
| 串口參數 | 接口類型 | RS-232、RS-485 |
| 波特率 | 300-921600bps | |
| 校驗位 | None、Odd、Even、Mark、Space | |
| 數據位 | 7、8 | |
| 停止位 | 1、2 | |
| 認證標準 | EMC | EN 55032/24 |
| EMI | CISPR 32，F(xiàn)CC Part 15B Class A | |
| EMS | IEC61000-4-2 ESD 接觸6KV,空氣8KV | |
| IEC61000-4-3 RS 3V/m | ||
| IEC61000-4-4 EFT 電源2KV,信號1KV | ||
| IEC61000-4-5 Surge 電源2KV，信號0.5KV | ||
| IEC61000-4-6 CS 3V/m | ||
四、產品尺寸

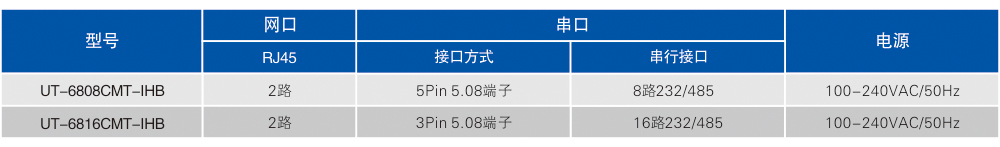

五、訂購信息
