一、項目背景
海南新華（萬寧）電力投資有限公司負責萬寧市及周邊區域的電力供應與維護。為提升變電站和配電房的安全監控水平，引入基于PoE交換機的高清視頻監控系統，實現對關鍵設備和場區的全天候視頻采集、傳輸及大屏展示。
二、項目需求
1. 視頻監控覆蓋
在各主要變電站、配電房及重要線路通道部署高清網絡攝像機，通過PoE交換機供電（支持AF/AT）
2. 大屏實時展示
所采集視頻需集中傳輸至本地監控中心，交換機要滿足視頻碼流的快速轉發，接入大屏顯示系統，實現多畫面輪詢與聚合展示
3. 網絡可靠性
交換機需具備工業級穩定性，支持環網冗余協議，鏈路切換做到無感知，確保監控鏈路不間斷。
三、解決方案
1.解決方案簡述
本方案選用工業級PoE交換機UT-6410GM-8GT2GSC-POE，為網絡高清攝像機提供供電與數據接入，通過千兆上行鏈路匯聚至核心交換機，再接入監控服務器和大屏顯示系統。
2.方案網絡拓撲
宇泰科技通信解決方案應用拓撲圖

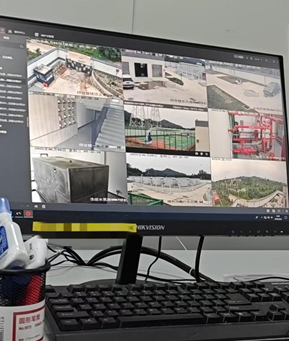

四、應用效果

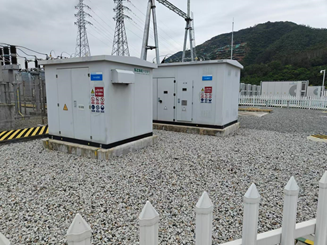

儲能站

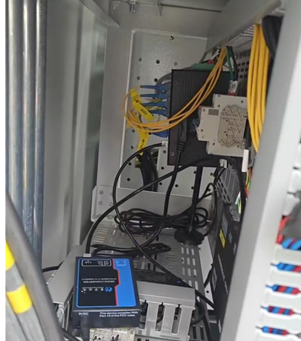

儲能電池倉（內含海康監視系統）

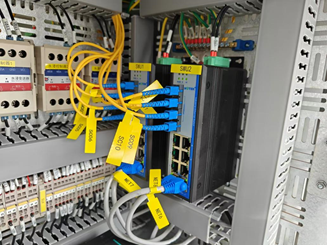

宇泰科技UT-6410GM-8GT2GSC-POE系列應用于該項目
五、相關應用產品

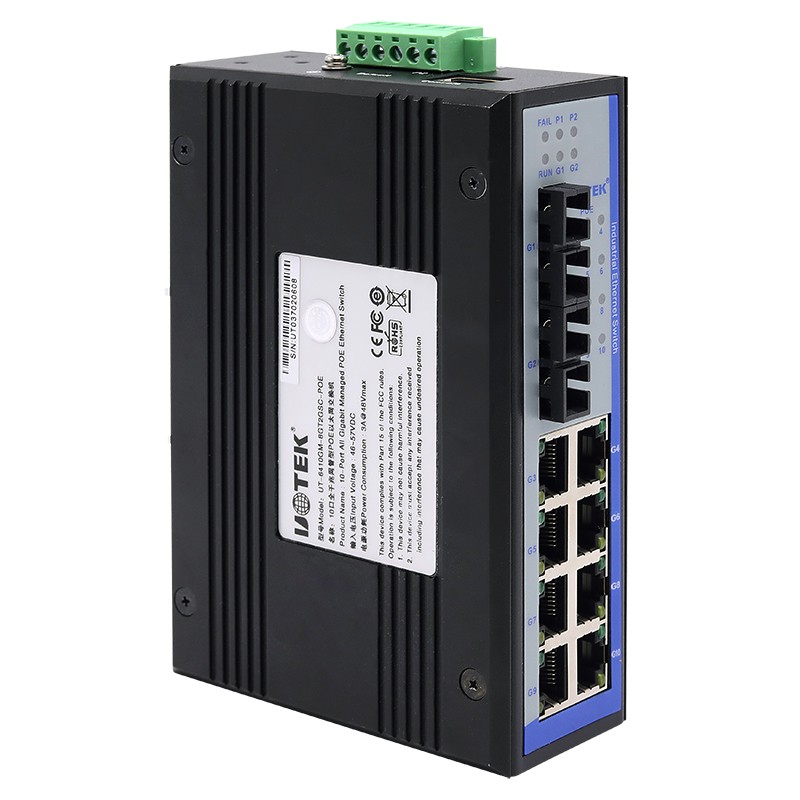

UT-6410GM POE系列
10口全千兆網管型POE以太網交換機
● 支持8路POE管理功能
● 支持快速以太網口和光口（支持ST/FC/SC/SFP接口類型）的多種不同組合
● 支持IGMP Snooping過濾多播封包
● 支持IEEE 802.1 Q VLAN便于簡易網絡規劃
● 支持QoS (IEEE 802.1 p/1 Q）及TOS/DiffServ增加網絡穩定性
● 支持STP/RSTP和MSTP網絡冗余及SNMPv1/v2/v3， 確保網絡安全管理
● 支持UT-Ring環網功能
● 支持IEEE802.1x
● 支持鏈路聚合，優化網絡帶寬
● 支持訪問控制列表（ACL）增強靈活度及網絡管理安全性
● 支持端口鏡像功能，便于在線調試
● 支持端口限速、廣播風暴抑制、組播風暴抑制、 未知單播風暴抑制， 確保網絡穩定性
● 支持電源、端口、UT-Ring異常狀態繼電器輸出告警功能
● 支持寬溫工作，工作溫度范圍為： -40-75℃
