應用案例丨宇泰MODBUS網關應用于中央空調節能管理控制系統
一、項目背景：
中央空調是酒店的耗電大戶，大型酒店消耗的能源成本一般占到總經營成本的30%以上，而酒店里空調耗電能占總耗能的44%左右。近年來“電荒”問題日益突出，如何將空調系統智能控制和節能管理結合，勢必將成為酒店實現現代化管理的重點。通過使用空調節能管理系統，酒店可以有效地降低能源消耗和運營成本，同時提高客人和員工的舒適度。
空調節能管理系統集成了智能控制和節能管理，具有智能化、網絡化、規范化的特點，可以幫助酒店各級管理人員對酒店空調運行過程中產生的數據和信息進行及時準確的分析處理。
浙江某五星級酒店用電量巨大，一年的用電量可以達到360萬度電。現該酒店管理人員希望通過中央空調節能管理控制系統，可以對酒店內中央空調的啟用、智能調溫、關閉、以及空調的運維狀態等，從而達到更好的服務客人以及節能效果。
二、項目需求：
項目主要用到的設備空調（RS485設備）、串口服務器、交換機、PC電腦、服務器等設備。其中服務器端部署中央空調節能管理控制系統，需要定時采集空調（RS485設備）的數據，并對空調的實時數據進行監控以及管理。其中，該項目系統對于通訊設備有以下幾點需求：
? 具備較強的抗電磁干擾性，適用于高低溫等惡劣的現場環境；
? 支持Modbus RTU轉換成Modbus TCP；
? 提供空調實時監控、報警記錄、統計報表信息，避免人工現場巡檢維護不及時；
? 達到MTBF無故障工作時間100000小時以上要求。
三、解決方案：
1、解決方案概述：
根據現場應用需求，我們推薦使用宇泰科技UT-6802AMT-GW Modbus網關設備。該設備支持Modbus RTU轉換成Modbus TCP。可以將現場的RTU設備（空調）的數據轉換成Modbus TCP，將網關接入酒店原有的局域網，實現后臺服務器中央空調節能管理控制系統同時將多個RTU（空調）進行實時監控與控制，從而達到更好的服務和節能效果。

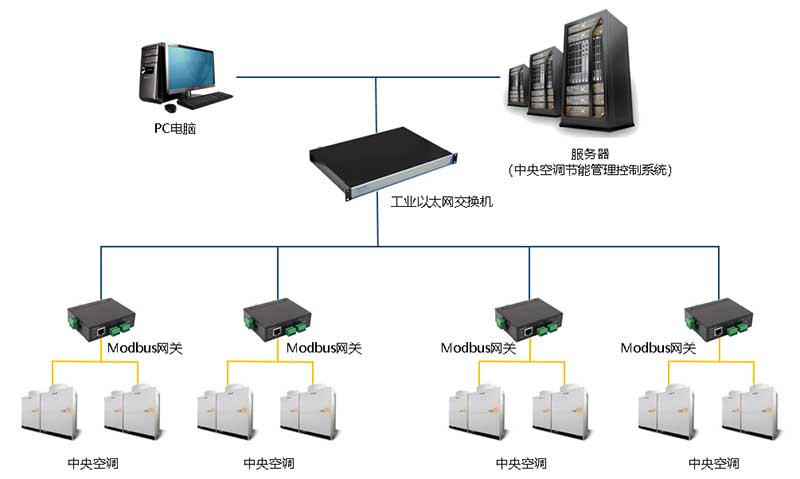

2、方案拓撲：
3、方案優勢：
? 抗強電磁干擾，可有效防御高壓交流電場、靜電場、電弧、可控硅等干擾；
? 設備高穩定性和可靠性，在強電磁干擾環境下確保數據零丟包，實時傳輸數據；
? 支持多種操作模式：Modbus RTU Master/Slave，Modbus TCP Master/Slave；
? 設備網絡傳輸可靠，保障現場數據傳輸?shù)娇刂浦行牡耐暾浴⒂行裕?/p>
? 工業級網絡傳輸設備，確保300000小時以上無故障工作時間；
? 支持寬溫、防塵、防潮，IP40防護等級，適用與惡劣工業環境。
四、應用效果：

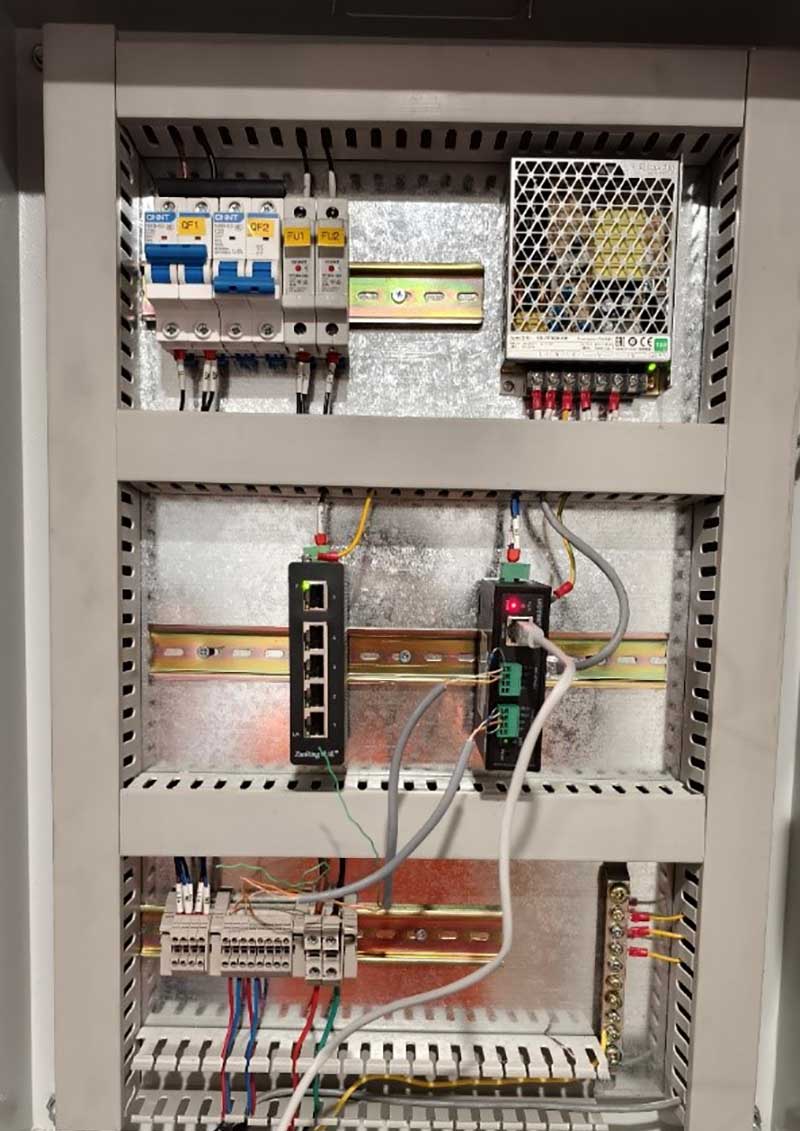

UT-6802AMT-GW產品應用于該項目

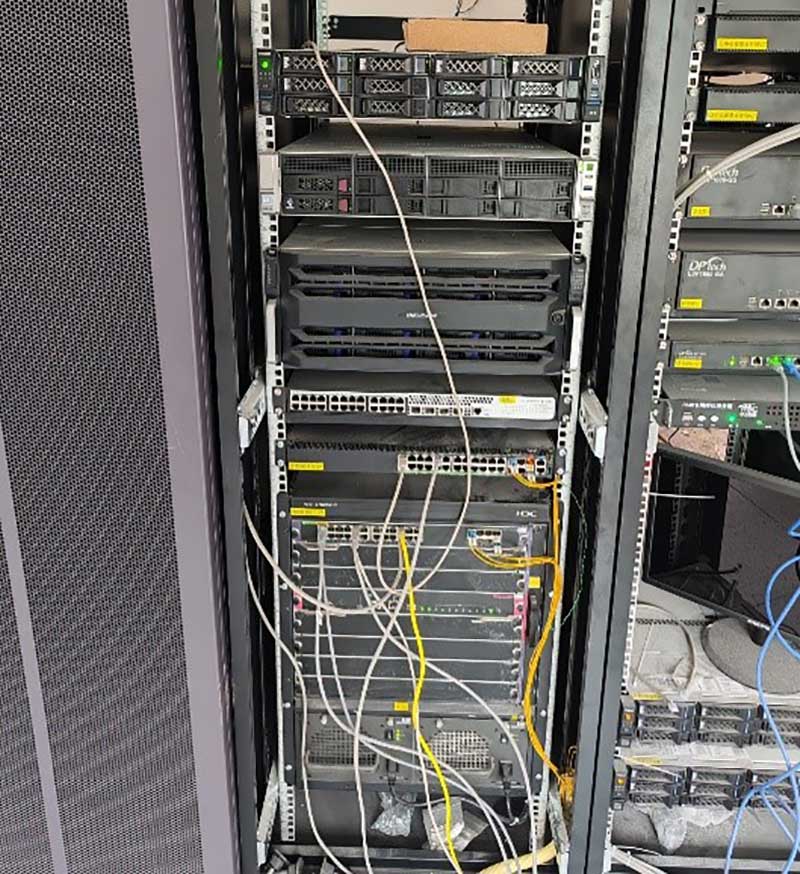

UT-62424G產品應用于該項目
中央空調節能管理控制系統平臺應用于該項目
五、相關應用產品：

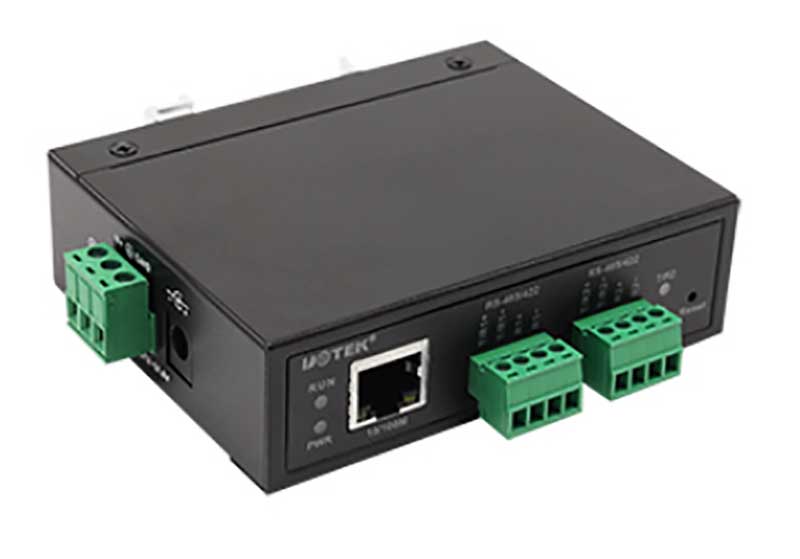

Modbus 網關UT-6802A MT-GW
? 采用金屬外殼，多種安裝方式設計，適合于工控現場的應用；
? 寬電源輸入（12~48VDC），適用不同現場供電方式；
? 高達8個RS485、RS422，滿足多串口應用；
? 支持較寬波特率范圍300-921600bps，適用不同設備間的應用；
? 支持多種操作模式：ModbusRTU Master/Slave，ModbusTCP Master/Slave；
? 支持升級Web固件升級，方便不同場合特殊應用。

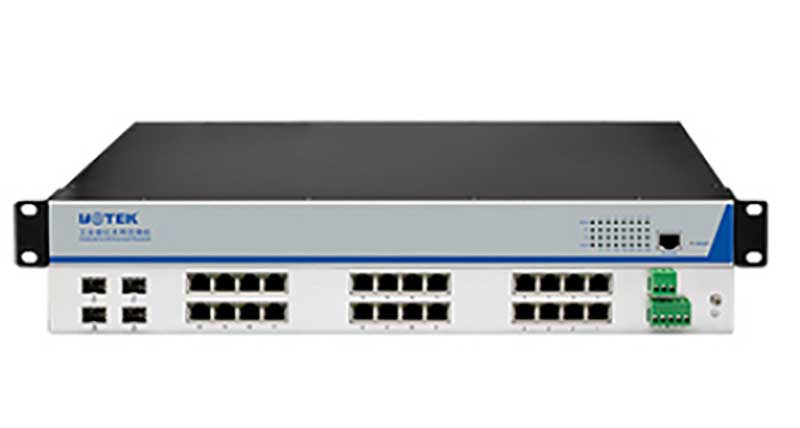

UT-62424G系列28口全千兆網管型以太網交換機
? 支持千兆以太網口和光口的多種不同組合；
? 支持IGMP Snooping過濾多播封包；
? 支持IEEE 802.1Q VLAN便于簡易網絡規劃；
? 支持QoS (IEEE 802.1p/1Q)及TOS/DiffServ增加網絡穩定性；
? 支持STP/RSTP和MSTP網絡冗余及SNMPv1/v2v3；
? 支持支持鏈路聚合，優化網絡帶寬；
? 支持訪問控制列表（ACL）增強靈活度及網絡管理安全性；
? 支持端口鏡像功能，便于在線調試；
? 支持端口限速廣播風暴抑制組播風暴抑制未知單播風暴抑制；
? 支持3層交換功能(靜態路由/Rip/OSPF/VRRP)，進行跨網段數據傳送；
? 支持電源，端口異常狀態繼電器輸出告警功能；
? 支持寬溫工作，工作溫度范圍為：-40℃~85℃。
